网带式自动换网器结构图和性能讲解
时间:2020-12-22 15:30:24  作者：巴特换网器

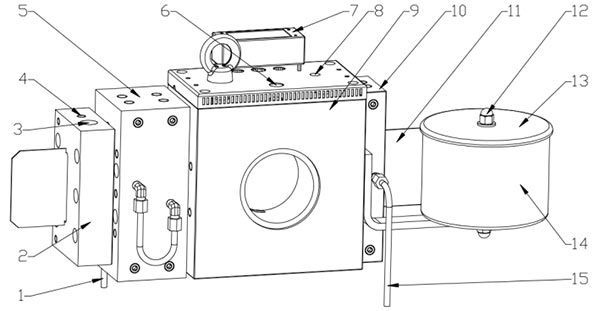

网带式自动换网器结构图

1、出水管 2、出网板 3、走网加热管孔 4、走网温度传感器安装孔 5、冷却段 6、压力传感器安装孔 7、接线盒 8、加热温度传感器安装孔 9、主体 10、进网板 11、过滤网 12、网带盒固定螺栓 13、网带盒盖 14、网带盒 15、进水管

网带式自动换网器在生产过程中不需要人工操作，是依靠熔体的压力和出网板处的温度控或过滤时间长短和出网板处的温度控制来实现走网的，无需外力辅助走网。网带式自动换网器是靠水冷却熔体来实现密封的，因此冷却水的流量大小应适中。冷却水过小时进网口可能会出现漏料或出网口一直走网的现象。冷却水开的过大时会出现走网速度慢、走网反应不灵敏的现象。

走网温度和走网时间是控制走网距离的，走网温度过高、时间过长，会出现冒料的情况。走网温度过低、时间过短，则出现走网距离过短或走网反应不敏情况。当使用熔体压力走网时，熔体压力达到设定值以后，走网加热管开始加热，达到出网板处物料熔化的温度时，开始走网。设定的熔压走网时间到达后，走网加热停止。配合熔体压力走网的时间继电器复位，当出网板处物料温度下降并凝固后，则走网停止。
